كيف تعمل موصلات التيار المستمر والصمامات معًا؟

I. التعريف الوظيفي: بنية حماية مزدوجة الطبقة ذات أدوار محددة بوضوح

موصل DC: مفتاح تنفيذي يمكن التحكم فيه

موصل التيار المستمر هو جهاز تحويل كهروميكانيكي يقوم بتوصيل وفصل دوائر التيار المستمر عالية الطاقة تحت أوامر نظام التحكم. تشمل وظائفها الأساسية في محطة الشحن ما يلي:

• التحكم في تشغيل/إيقاف الشحن: يُغلق لتحديد مسار الشحن بناءً على أمر من نظام إدارة المباني أو وحدة التحكم بالشحن، ويُفتح لقطع الاتصال عند الانتهاء.

•عزل الطوارئ: ينفذ فصل الطاقة المتحكم فيه عند تلقي الأوامر عندما يكتشف النظام ظروفًا غير طبيعية مثل درجة الحرارة الزائدة أو الجهد الزائد أو أخطاء العزل.

•إدارة الشحن المسبق: يعمل بمقاومة الشحن المسبق للحد من تدفق التيار قبل تنشيط الدائرة الرئيسية، مما يحمي مكثفات الناقل.

فيوز العاصمة: جهاز حماية سلبي نهائي

المصهر هو عنصر وقائي يستخدم لمرة واحدة ويقاطع تيارات الأعطال بشكل موثوق قبل أن تتسبب في أضرار لا يمكن إصلاحها. الاختلافات الأساسية بين الصمامات سريعة المفعول من فئة أشباه الموصلات المستخدمة في محطات الشحن بالتيار المستمر والصمامات الصناعية العادية هي:

•الاستجابة على مستوى الميكروثانية: أسرع بكثير من عشرات المللي ثانية المطلوبة للتشغيل الميكانيكي للموصل.

•خاصية الحد الحالي: يقيد طاقة تيار الخلل ضمن حدود تحمل أجهزة الطاقة النهائية (IGBT/SiC).

•القدرة على تبريد قوس التيار المستمر: انقطاع موثوق به في أنظمة التيار المستمر بجهد 500 فولت - 1500 فولت دون مخاطر إعادة الاشتعال.

•ملخص تحديد المواقع: المقاول هو "بوابة الأمان" التي يتم التحكم فيها. المصهر هو "خط الدفاع الأخير" الذي لا غنى عنه.

ثانيا. المنطق الهندسي للمطابقة المنسقة

تصميم حماية محطة الشحن ليس مجرد تركيب جهازين في نفس العلبة. وتشكل علاقة التنسيق بينهما المنطق التقني الأساسي لبنية الحماية متعددة الطبقات.

طوبولوجيا دائرة الطاقة النموذجية

مدخلات الشبكة ← وحدة التيار المتردد/المستمر ← ناقل التيار المستمر ← المصهر ← الموصل الرئيسي ← موصل الشحن المسبق + المقاوم ← واجهة المركبة

التسلسل الهرمي للحماية وتوقيت الاستجابة

أوضاع الفشل النموذجية من التنسيق غير المتطابق

معيار التصميم الأساسي: يجب أن تكون قيمة السماح بمرور المصهر أقل تمامًا من قيمة مقاومة الدائرة القصيرة للموصل المحمي.

ثالثا. خمس معايير فنية رئيسية للمطابقة والاختيار

1. الجهد المقدر: خاص بالتيار المستمر مع هامش كبير

نظرًا لأن التيار المستمر ليس له نقطة عبور طبيعية صفرية، فإن انقراض القوس يكون أكثر صعوبة بكثير من أنظمة التيار المتردد. لذلك، يختلف منطق التحديد للأجهزة الخاصة بالتيار المستمر بشكل أساسي عن أجهزة التيار المتردد.

مبدأ الاختيار: يجب أن يكون الجهد المقنن لكل من المصهر والموصل ≥ الحد الأقصى لجهد ناقل التيار المستمر للنظام.

• منصة شحن 800 فولت → يوصى بتصنيف 1000 فولت تيار مستمر أو أعلى

• نظام تخزين الطاقة 1500 فولت ← يجب تحديد تصنيف 1500 فولت تيار مستمر أو أعلى

تحذير هندسي: يحظر بشدة استبدال المنتجات ذات التصنيف AC بأجهزة خاصة بالتيار المستمر. يمكن أن يؤدي الفشل في إطفاء القوس بشكل فعال أثناء انقطاع الخطأ إلى عواقب كارثية.

2. التصنيف الحالي: هامش الموصلات، حساب I²t للصمامات

المقاولين العاصمة:

• يجب أن يتجاوز تصنيف التيار المستمر الحد الأقصى لتيار الإخراج لمحطة الشحن.

• عامل الخبرة الهندسية: الاختيار الموصى به عند حوالي 1.2×.

فيوز العاصمة:

• يجب ألا يعتمد الاختيار فقط على التيار المقنن؛ يجب تقييم I²t وكسر القدرة بشكل شامل.

• يجب أن تكون درجة ذوبان الصمامات أقل من مقاومة وحدة أشباه الموصلات المحمية (IGBT/SiC).

• عامل الخبرة الهندسية: الاختيار الموصى به عند حوالي 1.5×.

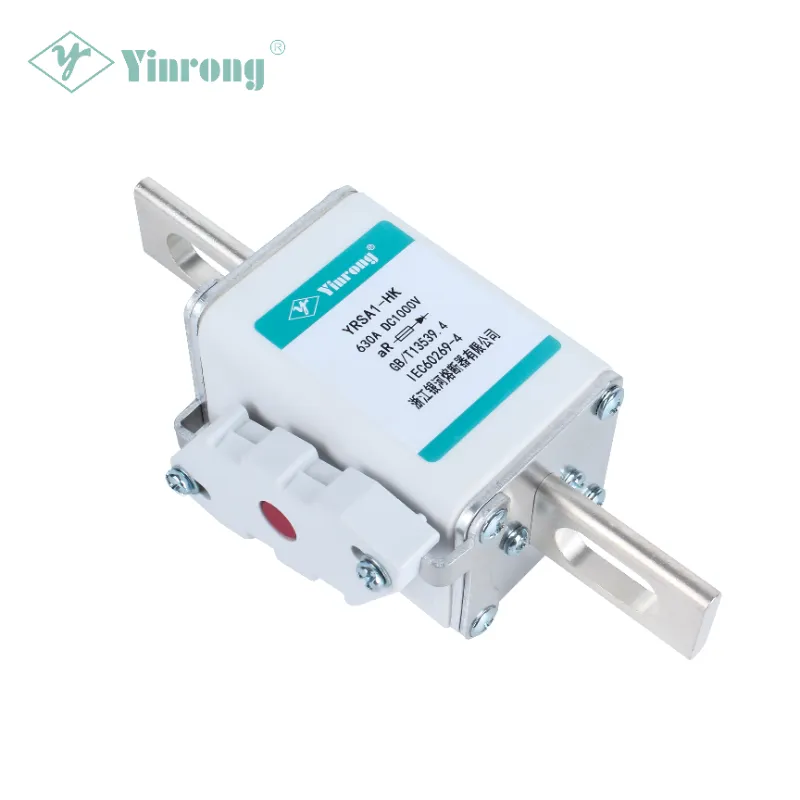

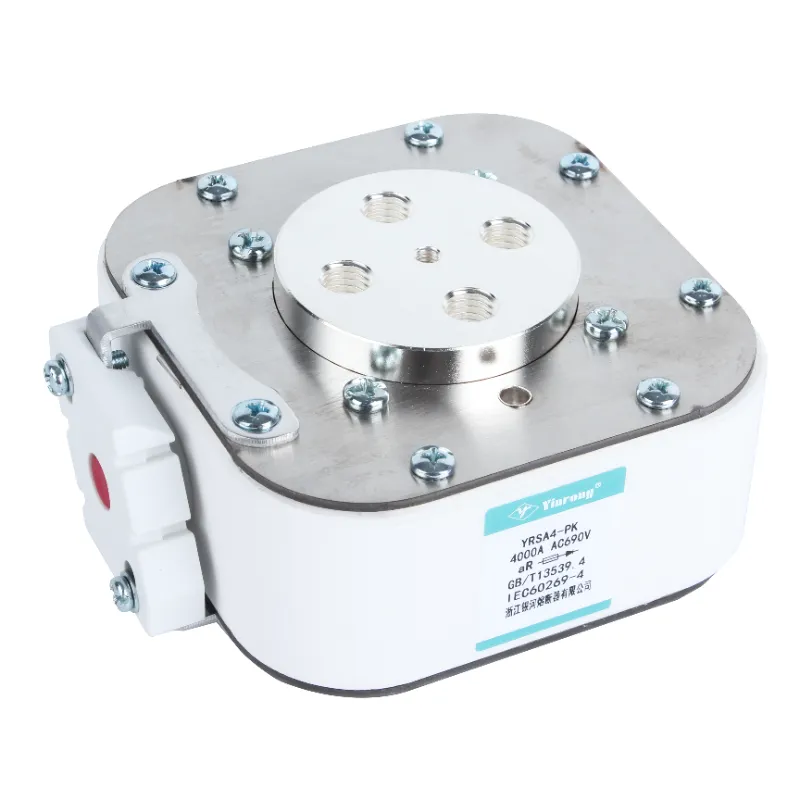

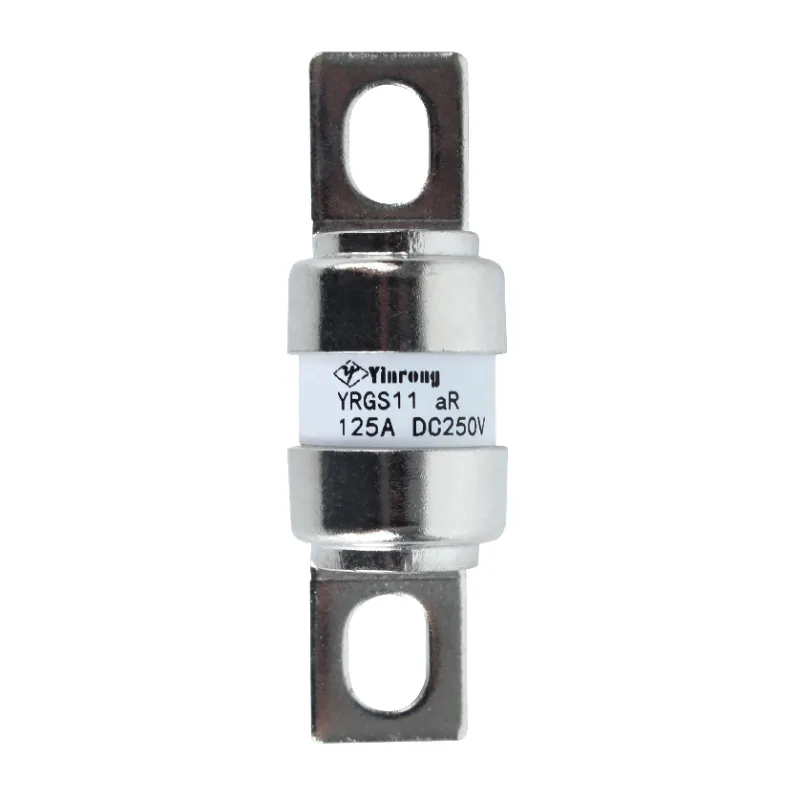

سلسلة YRSA يغطي Galaxy Fuse من Zhejiang الفولتية المقدرة من 690 فولت إلى 1500 فولت والتيارات المقدرة من 10 أمبير إلى 3000 أمبير، ويتميز بالنحاس النقي المطلي بالفضة أو عناصر الصمامات ذات المقطع العرضي المتغير المصنوعة من الفضة النقية، الموجودة في أنابيب سيراميك الألومينا عالية القوة، مع رمل الكوارتز عالي النقاء كوسيط تبريد القوس.

3. التنسيق: المعلمة الأساسية للتصميم المطابق

يعد I²t (أمبير-مربع ثانية) المؤشر الكمي الأكثر أهمية في اختيار مطابقة الصمامات والموصلات.

علاقات قيود التحديد:

تتميز سلسلة الصمامات سريعة المفعول الخاصة بـ Galaxy Fuse بقيم I²t منخفضة، وقدرة قوية على الحد من التيار، وقدرة فصل عالية، مما يجعلها مناسبة لحماية الدائرة القصيرة لأجهزة أشباه الموصلات والمعدات الكاملة.

4. التنسيق الانتقائي للوقت الحالي

في بنية الحماية متعددة المستويات، يجب أن يعمل جهاز الحماية الأقرب إلى نقطة الخطأ أولاً.

5. درجة الحرارة المحيطة والتدهور

يتم نشر محطات الشحن عبر مجموعة واسعة من البيئات، مع متطلبات هندسية تتراوح من -40 درجة مئوية إلى درجات حرارة منخفضة +85 درجة مئوية. يجب أن يتم ضبط قدرة كل من الصمامات والموصلات وفقًا لدرجة الحرارة المحيطة الفعلية.

رابعا. Galaxy Fuse: الاختيار الاحترافي لحماية محطة الشحن بالتيار المستمر

تأسست عام 1980،شركة تشجيانغ جالاكسي فيوز المحدودة هي مؤسسة الصمامات المهنية دمج البحث والتطوير والاختبار والتصنيع والمبيعات والاستيراد/التصدير. باعتبارها مؤسسة رئيسية تابعة لوزارة بناء الآلات السابقة وشركة رائدة في تصنيع الصمامات في الصين، فإن المنتجات الرئيسية للشركة تغطي صمامات التيار المستمر الكهروضوئية، وصمامات مركبات الطاقة الجديدة، وصمامات محطة الشحن. تتوافق المنتجات مع IEC 60269، GB/T 13539.4، وغيرها من المعايير الدولية والمحلية، ويتم تصديرها إلى أكثر من 80 دولة ومنطقة بما في ذلك أوروبا وأمريكا وجنوب شرق آسيا والشرق الأوسط.

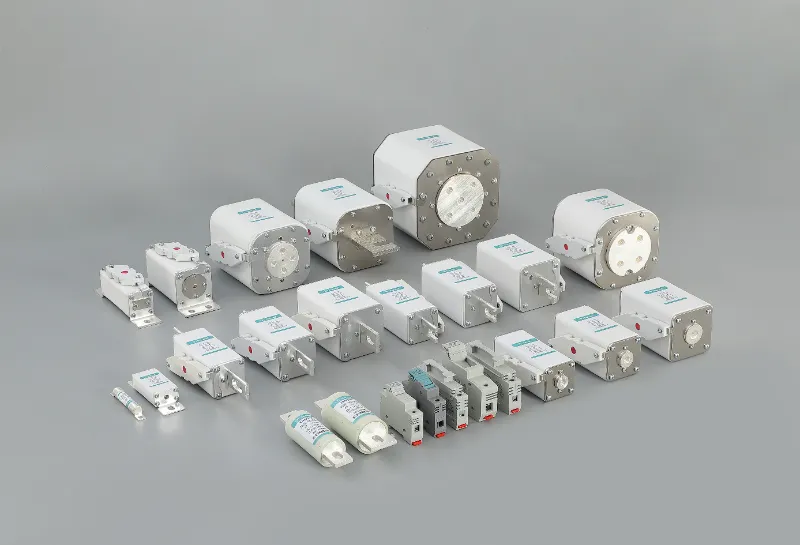

سلسلة منتجات حماية التيار المستمر الموصى بها لمحطات الشحن

المزايا التقنية الأساسية لـ Galaxy Fuse

•الشهادات الدولية لسلسلة كاملة: لقد حصلت سلاسل متعددة على شهادات TÜV، UL، CE، وCQC. تغطي أنظمة الإدارة معايير IATF 16949 وISO 9001 وISO 14001 وISO 45001.

•حلول التنسيق الناضجة: خبرة واسعة في التنسيق الهندسي مع قواطع التيار المستمر وحلول الاختيار الناضجة.

• دعم البيانات الفنية الكاملة: يوفر منحنيات I²t المقاسة ومنحنيات التيار المقطوع لتسهيل حسابات التنسيق الدقيقة مع الموصلات.

•تراكم فني عميق: تمتلك أكثر من 48 براءة اختراع لنماذج المنفعة وبراءات الاختراع لتصنيع منتجات الصمامات، وقد تم الاعتراف بها كمؤسسة وطنية للتكنولوجيا الفائقة في عام 2017.

• المشاركة القياسية في الصناعة: تتوافق المنتجات مع GB/T 13539.4 وIEC 60269 والعديد من المعايير الدولية والمحلية الأخرى.

خامسا الاستنتاج

يمكن تلخيص مطابقة الموصلات والصمامات في محطات الشحن DC من الناحية الفنية على النحو التالي: الطبقات الوظيفية، وتنسيق التوقيت، وتشابك المعلمات.

• يقوم المصهر بمقاطعة تيار الدائرة القصيرة على مستوى الميكروثانية لضمان سلامة IGBT/SiC وأشباه موصلات الطاقة الأخرى.

• المقاول هو المسؤول عن التحكم في إدارة التبديل، وتنفيذ أوامر التشغيل/الإيقاف العادية وأوامر العزل في حالات الطوارئ.

• يعمل الاثنان كنسخة احتياطية متبادلة، مما يشكل حاجز أمان مزدوج.

عند المطابقة بشكل صحيح، يؤدي كل منها واجباته الخاصة مع الدفاع متعدد الطبقات؛ وفي حالة عدم التطابق، تتراوح العواقب من فشل الحماية إلى احتراق المعدات.

بفضل أكثر من 40 عامًا من التفاني في البحث والتطوير والتصنيع عالي الجودة، تلتزم Galaxy Fuse بتوفير حلول آمنة وموثوقة لحماية الدوائر لمحطات الشحن التي تعمل بالتيار المستمر.

للحصول على الدعم الفني بشأن اختيار الصمامات لأنظمة حماية محطة الشحن DC أو التنسيق مع المقاولين، من فضلكاتصل بالفريق الفني لـ Galaxy Fuse.
