اختيار الصمامات: الخطوات الأساسية والاعتبارات الأساسية

يتم التعرف على الصمامات على نطاق واسع في الأنظمة الكهربائية باعتبارها خط الدفاع الأخير ضد أعطال التيار الزائد - ويحدد اختيارها الصحيح بشكل مباشر قدرة انقطاع الأعطال وهوامش سلامة المعدات. لا يؤدي الاختيار غير الصحيح إلى انقطاع التيار الكهربائي المتكرر للمعدات فحسب، بل قد يتسبب أيضًا في وقوع حوادث خطيرة مثل الحرائق والانفجارات. ومع ذلك، في مواجهة معلمات معقدة متعددة مثل تصنيف الجهد، والمنحنيات المميزة الحالية، وقدرة القطع، وخفض درجة الحرارة، غالبًا ما يجد العديد من المهندسين وموظفي المشتريات أنفسهم غير متأكدين من أين يبدأون. كمورد محترف لمكونات حماية الدائرة،جالاكسي فيوزلقد شاركت بعمق في مجال حماية الصمامات وتوزيع الطاقة لسنوات عديدة، حيث تقدم مجموعة كاملة من منتجات الصمامات بما في ذلك النوع البطيء gL/gG والنوع سريع المفعول والنوع الخاص بالتيار المستمر، مما يساعد العملاء على تحقيق حماية آمنة ودقيقة وموثوقة من الحمل الزائد وحماية الدائرة القصيرة. تجمع هذه المقالة بين معايير الاختيار الدولية والخبرة العملية، وتحدد بشكل منهجي الخطوات الأساسية والاعتبارات الأساسية لاختيار الصمامات، وتساعدك على اتخاذ القرارات الصحيحة من أبعاد مثل الجهد والتيار والمنحنيات المميزة وقدرة القطع، وتوفير دليل اختيار واضح وقابل للتنفيذ.

1. تحديد تصنيف الجهد:

يجب أن يكون الجهد المقنن للمصهر مساويًا أو أكبر من الحد الأقصى لجهد التشغيل للدائرة المحمية (بما في ذلك الجهد الزائد العابر المحتمل). بالنسبة لدوائر التيار المستمر، يلزم اهتمام خاص لاختيار الصمامات المصممة خصيصًا للتيار المستمر، لأن مقاطعة قوس التيار المستمر أصعب بكثير من مقاطعة قوس التيار المتردد.

2. تحديد التصنيف الحالي (الأكثر أهمية وتعقيدًا)

تيار التشغيل العادي:

قم بقياس أو حساب التيار المستمر الذي ترسمه الدائرة بدقة في ظل ظروف التشغيل العادية. يجب أن يكون التيار المقنن للمصهر أكبر من تيار التشغيل العادي للدائرة ويجب أن يكون أقل من قدرة حمل التيار الآمن للموصل أو المكونات المحمية.

3. الاعتبارات الرئيسية لاختيار التصنيف الحالي

(1) المنحنى المميز للصمام

راجع المنحنى المميز للوقت الحالي الخاص بالشركة المصنعة.

تأكد من أنه في ظل تيار التشغيل العادي، لا يتم مسح المصهر (أي أن وقت تشغيل المصهر أطول من نقطة التشغيل الحالية العادية).

في ظل تيارات الحمل الزائد أو تيارات الدائرة القصيرة التي تتطلب الحماية، يجب أن يتم تنظيف المصهر بأمان خلال فترة زمنية قصيرة بما فيه الكفاية (أي يقع المنحنى على يسار نقطة التحميل الزائد / قصر الدائرة).

(2) حماية الزائد

بالنسبة للمعدات ذات التيار المتدفق أثناء بدء التشغيل، مثل المحركات والمحولات، يجب أن يتحمل المصهر تيار بدء التشغيل (الاندفاع) دون مسحه خلال وقت البدء المسموح به (حدد مصهرًا بقيمة I²t كافية).

في الوقت نفسه، عند حدوث حمل زائد (على سبيل المثال، 1.5 إلى 6 أضعاف التيار المقنن)، يجب أن يتم تنظيف المصهر خلال وقت التحميل الزائد المسموح به للمعدات. حدد الصمامات البطيئة أو ذات التأخير الزمني (على سبيل المثال، gL/gG، النوع T).

(3) حماية ماس كهربائى

يجب أن يقطع المصهر تيارات الدائرة القصيرة الكبيرة جدًا خلال فترة زمنية قصيرة للغاية (عادةً ميلي ثانية) لمنع تلف المعدات ونشوب حريق. مطلوب قدرة كسر كافية (انظر القسم التالي).

(4) خفض درجة الحرارة

يتناقص التصنيف الحالي للمصهر في ظل درجات الحرارة المحيطة المرتفعة. راجع ورقة البيانات وقم بإجراء حسابات خفض الأداء بناءً على الحد الأقصى لدرجة حرارة بيئة التثبيت الفعلية. على سبيل المثال، عند درجة حرارة محيطة تبلغ 55 درجة مئوية، قد يكون من الضروري اختيار منصهر بتيار مقنن بنسبة 50% أو أكثر أعلى من تيار التشغيل العادي. تجنب تركيب الصمامات في الأماكن المغلقة ذات درجات الحرارة العالية أو بالقرب من المكونات المولدة للحرارة.

(5) التيارات المفاجئة والشيخوخة

يمكن أن تؤدي نبضات التشغيل المتكررة أو الأحمال الزائدة الطفيفة المستمرة إلى تسريع تقادم المصهر، مما يؤدي إلى تنظيفه حتى في ظل تيار التشغيل العادي. تقييم التقلبات الحالية في التشغيل الفعلي.

4. تحديد قدرة الكسر (تصنيف المقاطعة)

يجب أن تكون قدرة الكسر المقدرة للمصهر أكبر من أو تساوي الحد الأقصى لتيار العطل المتوقع الذي قد يحدث في الدائرة المحمية (عادةً تيار الدائرة القصيرة عند نقطة التثبيت). بالنسبة للدوائر النهائية أو الدوائر المنزلية، قد تكون سعة القطع مطلوبة لتكون عدة آلاف من الأمبيرات (على سبيل المثال، 6 كيلو أمبير). بالنسبة للوحات التوزيع الرئيسية الصناعية الواقعة بالقرب من المحولات الكبيرة، قد تحتاج قدرة القطع إلى عشرات أو حتى مئات الكيلومبيرات (على سبيل المثال، 50 كيلو أمبير، 100 كيلو أمبير، أو أعلى). يمكن أن يؤدي اختيار منصهر ذو قدرة كسر غير كافية إلى تمزق المصهر أو الفشل في إطفاء القوس بشكل موثوق عند مقاطعة تيار عطل كبير، مما يؤدي إلى حوادث خطيرة.

تحذيرات السلامة الحرجة

لا بدائل:

لا تستخدم أبدًا منصهرًا بتصنيف تيار أعلى من المحدد، أو استبدل منصهرًا بسلك (نحاس أو حديد). هذا خطر حريق خطير.

الحذر مع العاصمة:

في أنظمة التيار المستمر، استخدم دائمًا الصمامات التي تحمل علامة واضحة بتصنيف التيار المستمر ولها معدل جهد مناسب. قد لا تقاطع صمامات التيار المتردد التيارات الخاطئة للتيار المستمر بشكل آمن.

خطر عدم كفاية قدرة الكسر:

يمكن أن ينفجر المصهر الذي لا يتمتع بقدرة كسر كافية عند مقاطعة تيار دائرة قصر كبير، مما ينتج عنه قوس كهربائي وحطام متطاير - وهو أمر خطير للغاية.

قاعدة الاستبدال:

بعد تنظيف أحد المصهرات، قم دائمًا بتحديد سبب العطل وإزالته، ثم استبدله بمنصهر من نفس النوع ونفس التصنيفات.

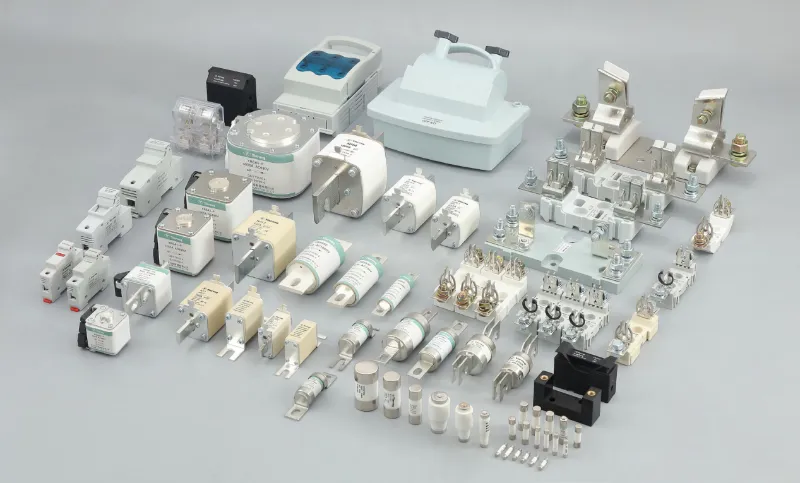

إن اختيار المصهر ليس بهذه البساطة بأي حال من الأحوال مثل "مجرد اختيار تصنيف أكبر" - فهو يتطلب دراسة شاملة لمتغيرات متعددة مثل الجهد والتيار ودرجة الحرارة المحيطة وتيار التدفق وطاقة الدائرة القصيرة. يمكن أن يؤدي الاختيار غير الصحيح إلى جعل جهاز الحماية غير فعال، أو حتى أن يصبح مصدرًا لحادث. يقدم Galaxy Fuse مجموعة كاملة منمنتجات الصماماتمن 1 أمبير إلى 2000 أمبير، يغطي التيار المتردد 250 فولت/500 فولت/690 فولت والتيار المستمر 150 فولت/500 فولت/1000 فولت، بما في ذلك الصمامات للأغراض العامة gG/gL، وصمامات حماية المحرك aM، وصمامات حماية أشباه الموصلات سريعة المفعول، والصمامات الخاصة بتخزين الطاقة الكهروضوئية/الطاقة المستمرة. كما نقدم أيضًا منحنيات كاملة للوقت الحالي ودعمًا لبيانات اختيار I²t. يمكن لفريقنا الفني مساعدتك في خدمات الاختيار المتعمقة مثل حسابات التخفيض والتحقق من قدرة الكسر وتقييم عمر الشيخوخة.
