​المصهر سريع المفعول مقابل المصهر العادي: ما الفرق الحقيقي؟

في تصميم نظام الطاقة الإلكتروني، يحدد اختيار الصمامات بشكل مباشر هوامش سلامة المعدات وفعالية الحماية من الأخطاء. عند مواجهة الصمامات سريعة المفعول مقابل الصمامات العادية، يتخذ العديد من المهندسين خيارات تقريبية تعتمد فقط على التيار والجهد المقنن، متجاهلين الاختلافات الأساسية في علوم المواد وآليات الاستجابة وسيناريوهات التطبيق. يمكن أن يشكل هذا الإشراف مخاطر جسيمة على أنظمة الطاقة وتخزين الطاقة الجديدة.

توفر هذه المقالة تحليلاً منهجيًا للاختلافات الأساسية بين الصمامات سريعة المفعول والصمامات العادية - بدءًا من التصميم الهيكلي وآليات الصهر وحتى حدود التطبيق - لمساعدة المهندسين على اتخاذ قرارات اختيار دقيقة.

الهيكل والمواد: من "الأسلاك المعدنية" إلى "العنصر القابل للانصهار الدقيق"

عادة ما يكون العنصر القابل للانصهار في المصهر العادي مصنوعًا من سلك معدني ذو شكل هندسي، ويتميز ببنية بسيطة وتكلفة تصنيع منخفضة. يعتمد منطق الصهر الخاص بها على حرارة الجول الناتجة عن تيار الحمل الزائد نفسه؛ وعندما يصل تراكم الحرارة إلى درجة الانصهار، يذوب العنصر وتفتح الدائرة. هذا التصميم يجعله مناسبًا للسيناريوهات التي لا تكون فيها الاستجابة السريعة أمرًا بالغ الأهمية، مثل الحماية من الحمل الزائد للكابلات والأسلاك.

ومع ذلك، تم تحسين المصهر سريع المفعول بشكل خاص في كل من المواد والهيكل. يتكون عنصرها القابل للانصهار من الفضة النقية أو النحاس المطلي بالفضة أو النحاس النقي، على شكل شريط رفيع مستطيل مع أعناق ذات فتحات دائرية ضيقة، ونقاط لحام منخفضة نقطة الانصهار موضوعة مسبقًا في مواقع محددة. تكمن براعة هذا التصميم في حقيقة أنه عند حدوث حمل زائد أو تيار دائرة قصر متعدد منخفض، تذوب بقعة اللحام أولاً، ومن خلال تأثير معدني، تسرع عملية القطع السريع للعنصر عند الرقبة الضيقة، مما يحقق انقطاع الدائرة في ميكروثانية إلى ميلي ثانية.

في جوهر الأمر، تعتمد الصمامات العادية على "تراكم الحرارة الطبيعي"، في حين تحقق الصمامات سريعة المفعول "كسرًا نشطًا متسارعًا" من خلال الهندسة الهيكلية وهندسة المواد - وهذا هو الفرق الأساسي بين الاثنين.

سرعة الاستجابة: فجوة المللي ثانية مقابل الفجوة بالميكروثانية

سرعة الاستجابة هي الفارق الأكثر بديهية بين نوعي الصمامات.

بالنسبة للصمامات العادية، يتناسب وقت الصهر عكسيا مع مضاعف تيار الحمل الزائد: كلما زاد التيار الذي يتجاوز القيمة المقدرة، كلما قصر وقت الصهر؛ على العكس من ذلك، عند مضاعفات التحميل الزائد المنخفضة، قد يمتد وقت الصهر إلى عدة ثوانٍ أو حتى لفترة أطول. تعد خاصية "التأخير الزمني" هذه مقبولة في حماية الكابلات لأن الكابلات تتمتع بقدرة حرارية معينة وقدرة على التحميل الزائد على المدى القصير.

تعمل الصمامات سريعة المفعول بشكل مختلف تمامًا. بفضل آلية "التسريع" لبقع اللحام ذات نقطة الانصهار المنخفضة وتأثير تركيز كثافة التيار لبنية العنق الضيقة، يمكن للصمامات سريعة المفعول مسح الدائرة خلال أجزاء من الثانية أو حتى ميكروثانية. لا يتم السعي وراء هذه السرعة القصوى في حد ذاتها ولكن لإزالة تيار الخلل خلال الحد الزمني الذي يمكن أن تتحمله أجهزة أشباه الموصلات (مثل IGBTs وSiC MOSFET والثنائيات المقومة) - عادةً ما يكون التسامح الحراري لأشباه الموصلات في حدود ميلي ثانية فقط، ولا يمكن للصمامات العادية تلبية متطلبات الحماية هذه.

سيناريوهات التطبيق: تحدد أهداف الحماية منطق الاختيار

يتم تحديد حدود تطبيق الصمامات سريعة المفعول والعادية بشكل طبيعي من خلال خصائص الاستجابة الخاصة بكل منها.

تُستخدم الصمامات العادية في المقام الأول للحماية من الحمل الزائد والدائرة القصيرة للكابلات والأسلاك. تمتلك الكابلات جمودًا حراريًا معينًا؛ لا تتسبب الأحمال الزائدة قصيرة المدى في تلف العزل على الفور، لذا يُسمح بتأخير معين في تشغيل المصهر. وهذا ما يفسر سبب استمرار استخدام الصمامات العادية على نطاق واسع في بناء خطوط التوزيع وخطوط الطاقة الصناعية.

من ناحية أخرى، تم تصميم الصمامات سريعة المفعول لحماية أجهزة الطاقة شبه الموصلة ومجموعات المقوم. في المحولات الكهروضوئية، ومحطات الشحن التي تعمل بالتيار المستمر، ومحولات تخزين الطاقة (PCS)، تكون وحدات IGBT وSiC معرضة بشدة للتيار الزائد - بمجرد حدوث دائرة كهربائية قصيرة، يجب إزالة التيار خلال مئات الميكروثانية، وإلا سيتعرض الجهاز للتلف الدائم. الصمامات سريعة المفعول هي بالتحديد الحل لهذا المطلب.

يعد استخدام الصمامات عالية السرعة أمرًا بالغ الأهمية، خاصة في أنظمة تخزين الطاقة (ESS). تتميز تيارات الدائرة القصيرة في مجموعات البطاريات بجهد تيار مستمر عالي، وحجم تيار مرتفع، وعدم وجود تقاطع طبيعي للصفر، مما يضع متطلبات صارمة على قدرة المقاطعة وأداء إخماد القوس الكهربائي. يجب ألا توفر صمامات التيار المستمر عالية السرعة لتخزين الطاقة استجابة سريعة فحسب، بل يجب أيضًا أن تطفئ الأقواس بشكل موثوق دون إعادة الضرب في ظل ظروف الجهد العالي للتيار المستمر، مع توفير قدرة كسر كافية للتعامل مع تيارات الدائرة القصيرة العالية للغاية التي يمكن أن توفرها مجموعات البطاريات.

تصنيف IEC: الفجوة الفنية بين aR وز.ج

من منظور معايير الصمامات الصادرة عن اللجنة الكهروتقنية الدولية (IEC)، يتم تحديد الفرق بين الصمامات سريعة المفعول والعادية بشكل أكبر وتوحيده.

تقع الصمامات العادية عادة فيز.جفئة (حماية كاملة النطاق للكابلات)، توفر حماية كاملة من الحمل الزائد والدائرة القصيرة ولكن مع أوقات تشغيل أطول نسبيًا، ومناسبة للتوزيع العام وحماية الكابلات.

تنتمي الصمامات سريعة المفعول إلىآرفئة (حماية أشباه الموصلات ذات المدى الجزئي). تم تصميم صمامات aR خصيصًا لحماية أجهزة أشباه الموصلات، وتتميز بقيم I²t منخفضة للغاية (الطاقة المسموح بها) وقدرة قوية على الحد من التيار. يمكنها قطع تيار الخلل في المرحلة المبكرة جدًا من العطل، مما يحد من طاقة العطل ضمن قدرة تحمل أجهزة أشباه الموصلات. لا تتعامل صمامات aR مع الحماية من الحمل الزائد المنخفض والمتعدد - يتم تعيين هذه الوظيفة لأنظمة التحكم أو الموصلات، مما يشكل تسلسل هرمي وظيفي واضح.

جالاكسي فيوز: حلول الصمامات عالية السرعة للطاقة الجديدة وتخزين الطاقة

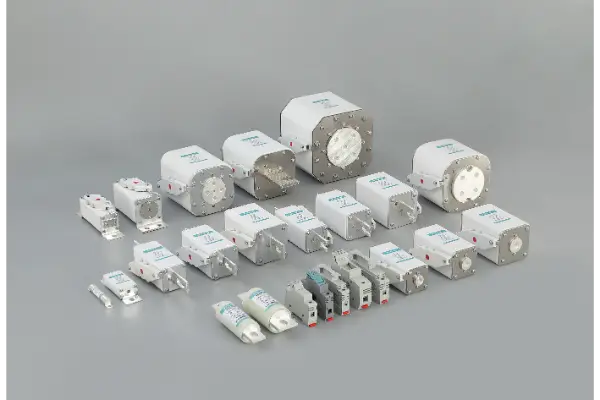

جالاكسي فيوزيتمتع بخبرة تزيد عن 40 عامًا في مجال البحث والتطوير وتصنيع الصمامات، وبناء خبرة فنية عميقة في قطاع الصمامات سريعة المفعول. بالنسبة لتطبيقات الطاقة الجديدة مثل العاكسات الكهروضوئية ومحطات الشحن التي تعمل بالتيار المستمر ومحولات تخزين الطاقة، يقدم Galaxy Fuse مجموعة شاملة من الصمامات عالية السرعة عالية الأداء.

نظام تخزين الطاقة صمامات مخصصة عالية السرعةهي مجال التركيز الرئيسي لـ Galaxy Fuse. تتطلب أنظمة تخزين الطاقة من الصمامات أكثر بكثير من التطبيقات الصناعية العامة: جهد تيار مستمر يصل إلى 1500 فولت، وتيارات دائرة قصر تصل إلى مئات الكيلومبيرات، والحاجة إلى موثوقية مطلقة لانقراض القوس الكهربائي والانقطاع في بيئات البطاريات المغلقة. تستخدم منتجات سلسلة تخزين الطاقة Galaxy Fuse عناصر قابلة للانصهار من الفضة النقية ووسائط إخماد قوس رمل الكوارتز عالية النقاء، جنبًا إلى جنب مع تصميمات هيكلية محسنة لضمان استجابة على مستوى الميكروثانية وانقطاع موثوق في ظل ظروف الأعطال الشديدة.

المزايا التقنية الأساسية:

●عناصر الفضة النقية / النحاس المطلي بالفضة:نقطة انصهار منخفضة وموصلية عالية تضمن الاستجابة السريعة

● هيكل العنق الأمثل:التحكم الدقيق في نقاط الدمج من أجل انقطاع القوس بشكل ثابت

●التبريد بقوس رمل الكوارتز عالي النقاء:يمتص طاقة القوس بسرعة ويمنع إعادة الضرب

●الشهادة الكاملة:تتوافق المنتجات مع IEC60269 وGB13539 والمعايير الدولية الأخرى، مع سلاسل متعددة تحمل شهادات UL وTUV وCE

● دعم البيانات الفنية الكاملة:يوفر منحنيات I²t المقاسة ومنحنيات التيار المقطوع، مما يسهل الحسابات الدقيقة لتنسيق حماية النظام للمهندسين

خاتمة

يمتد الفرق بين الصمامات سريعة المفعول والعادية إلى ما هو أبعد من مستوى السطح "سريع مقابل بطيء". بدءًا من اختيار المواد والتحسين الهيكلي وحتى آليات الاستجابة وتصنيف اللجنة الكهرتقنية الدولية (IEC)، يمثل الاثنان فلسفات حماية مختلفة تمامًا.

تحمي الصمامات العادية "السعة الحرارية" للكابلات؛ تعمل الصمامات سريعة المفعول على حماية "النافذة الهشة" لأشباه الموصلات. في قطاعات الطاقة الجديدة وتخزين الطاقة سريعة النمو اليوم، يعد فهم القيمة الفريدة للصمامات سريعة المفعول واستخدامها بشكل صحيح مهارة أساسية لكل مهندس إلكترونيات الطاقة.

جالاكسي فيوز - أكثر من 46 عامًا من الالتزام بتصنيع الصمامات عالية الجودة، والمخصصة لتوفير حلول آمنة وموثوقة لحماية الدوائر لأنظمة تخزين الطاقة والطاقة العالمية الجديدة.

للحصول على الدعم الفني بشأن اختيار الصمامات عالية السرعة لتخزين الطاقة أو معدات الطاقة الجديدة، من فضلكاتصل بـ جالاكسي فيوزالفريق الفني.
