اختلافات مواد الصمامات الضوئية والتمييز

I. مقدمة

الصمامات الكهروضوئية (PV) هي مكونات حرجة في ضمان سلامة وحماية أنظمة الطاقة الكهروضوئية. إنهم يحميون الدوائر من الظروف الزائدة ، والمساعدة في منع الأضرار التي لحقت النظام وضمان الموثوقية على المدى الطويل. المواد المستخدمة في بناء الصمامات الكهروضوئية تؤثر بشكل كبير على أدائها ، بما في ذلك تصنيفها الحالي ، وتحمل درجة الحرارة ، ووقت الاستجابة.

في هذه المقالة ، سوف نستكشف الاختلافات بين المواد المستخدمة في الصمامات الكهروضوئية ، وتأثير هذه المواد على أداء الصمامات ، وكيفية اختيار الفتيل المناسب لمختلف التطبيقات. بالإضافة إلى ذلك ، سوف نسلط الضوء على المنتجات منZhejiang Galaxy Fuse Co. ، Ltd.والرجوع معترف به دولياIECمعايير حماية الصمامات.

الثاني. المواد الرئيسية المستخدمة في الصمامات الضوئية

(أ) مواد عنصر الصمامات

1. سلك silver

○ الخصائص:يوفر الفضة الموصلية الكهربائية المتفوقة ، ومقاومة منخفضة ، ونقطة انصهار معتدلة. إنه مثالي للتطبيقات عالية الجودة التي تتطلب أوقات استجابة سريعة.

○ التطبيقات:تعتبر صمامات الأسلاك الفضية مناسبة بشكل خاص لمحطات توليد الطاقة الكهروضوئية المركزية على نطاق واسع ، حيث تكون الموثوقية العالية والأعلى الحد الأدنى أمرًا ضروريًا.

مثال المنتج:الYRS94FA فتيل عالي السرعةمنZhejiang Galaxy Fuse Co. ، Ltd.يستخدم مواد متقدمة للحماية عالية السرعة في أنظمة الكهروضوئية على نطاق واسع. تم تصنيف هذا الصمامات التي تم تصنيفها على 700 فولت و 400 فولت للتعامل مع الأحمال الزائدة التيار العالي والدوائر القصيرة بكفاءة.

○ تعرف على المزيد حول الصمامات عالية السرعة YRS94FA

2. سلك copper

○ الخصائص:النحاس هو بديل فعال من حيث التكلفة للفضة ، ويوفر الموصلية الجيدة ، على الرغم من أنه أكثر عرضة للأكسدة في بيئات درجات الحرارة العالية.

○ التطبيقات:تُستخدم صمامات الأسلاك النحاسية بشكل شائع في أنظمة PV الموزعة ، مثل الطاقة الشمسية السكنية على السطح ، حيث تكون البيئة الكهربائية أقل تطرفًا.

3. سلك سلك (على سبيل المثال ، سبيكة القصدير)

○ الخصائص:توفر السبائك مثل القصدير البزموت تحكمًا دقيقًا في نقاط الانصهار والتصنيفات الحالية ، مما يجعلها مثالية للحماية الإلكترونية الحساسة.

○ التطبيقات:تستخدم هذه الصمامات على نطاق واسع في المحولات الكهروضوئية ، حيث يجب أن تكون الحماية دقيقة ومدمجة.

(ب) مواد العزل

1. ceramic

○صفات:يوفر السيراميك مقاومة ممتازة في درجات الحرارة العالية ، والقوة الميكانيكية ، وخصائص العزل الكهربائي المتفوقة.

○التطبيقات:عادةً ما تستخدم الصمامات المعزولة بالسيراميك في أنظمة الكهروضوئية عالية الجهد ، حيث تكون سلامة العزل أمرًا بالغ الأهمية في ظل الظروف القاسية.

2. الألياف الغلاس

○صفات:توفر الألياف الزجاجية مقاومة جيدة للحرارة ، والمرونة ، وسهولة المعالجة في أشكال مختلفة.

○التطبيقات:يستخدم الألياف الزجاجية بشكل شائع في كل من مكونات الغلاف الخارجي والعزل الداخلي من الصمامات الكهروضوئية.

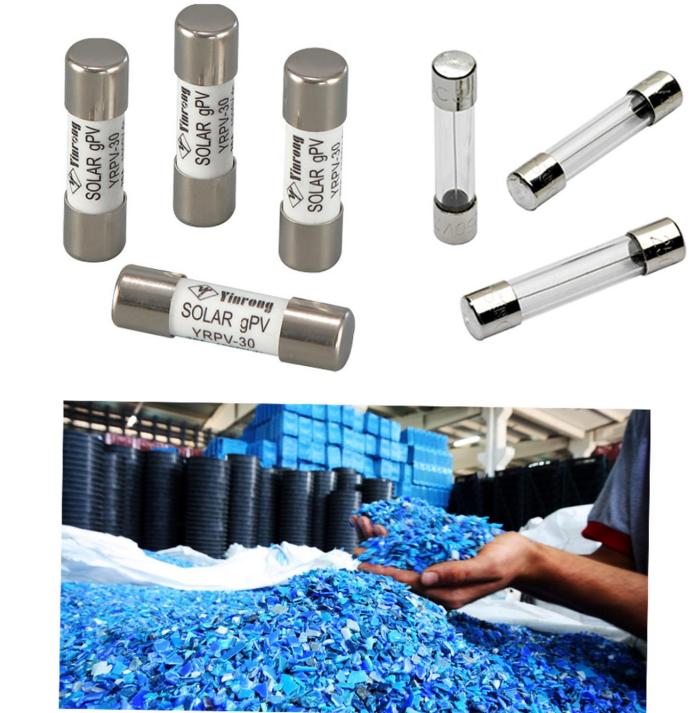

3. البلاستيك (على سبيل المثال ، البوليستر والبلاستيك الهندسي)

○صفات:البلاستيك منخفض التكلفة ، ويوفر عزلًا كهربائيًا جيدًا ، وهو مناسب لبيئات درجة الحرارة المعتدلة.

○التطبيقات:الصمامات المعزولة من البلاستيك مثالية للتطبيقات منخفضة التكلفة مثل أنظمة الكهروضوئية السكنية.

ثالثا. اختلافات الأداء في الصمامات الكهروضوئية على أساس المواد

(أ) الأداء الكهربائي

1. خصائص التغلب

○ صمامات الأسلاك الفضية تستجيب للغاية ويمكن أن تهب بسرعة في حالة حدوث دائرة قصيرة ، وحماية النظام من مزيد من الضرر.

تتيح صمامات سلك Oalloy ، مثل تلك المصنوعة من القصدير ، تحكمًا أكثر دقة في حالات الحمل الزائد ، مما يوفر حماية دقيقة.

2. الجهد الكبير والتيار

○ عادة ما يكون للصمامات المعزولة بالسيراميك تصنيف الجهد أعلى من الصمامات المعزولة من البلاستيك ، مما يجعلها مناسبة للتطبيقات عالية الجهد. الYRS93F فتيل عالية السرعة، تم تقييمه مقابل 700 فولت و 150 أ ، تم تصميمه للحماية من الدوائر القصيرة والحمولات الزائدة في أنظمة PV.

○تعرف على المزيد حول YRS93F فتيل عالي السرعة

(ب) أداء الحماية الحرارية

1. مقاومة درجة الحرارة

○ يمكن للصمامات المعزولة بالسيراميك التعامل مع درجات حرارة أعلى دون فقدان سلامتها ، مما يجعلها مثالية للاستخدام في المنشآت الكهروضوئية الكبيرة ذات الجهد العالي.

should قد تشوه الصمامات المعزولة من البلاستيك في درجات حرارة أعلى ، مما يعرض خصائصها العازلة.

2. تبديد الحرارة

○ الصمامات مع أغلفة معدنية توفر تبديدًا أفضل للحرارة ، مما يساعد على منع ارتفاع درجة الحرارة المفرطة. على سبيل المثال ، وYRS92F فتيل عالية السرعة، تم تقييمه لـ 700V و 100A ، تم تصميمه للحفاظ على تشغيل مستقر حتى في ظل ظروف الحمل الزائد.

○تعرف على المزيد حول الصمامات عالية السرعة YRS92F

رابعا. سيناريوهات التطبيق على أساس اختلافات المواد

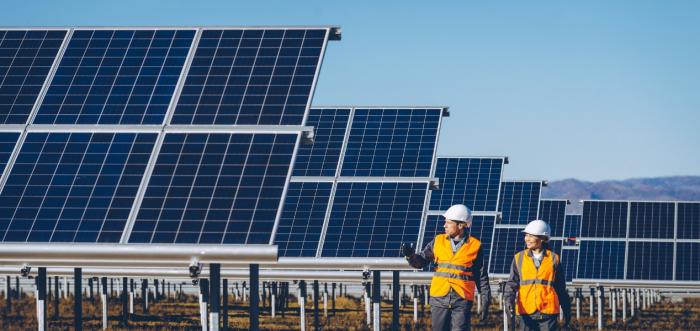

(أ) محطات الطاقة الضوئية المركزية

●متطلبات:قدرة المناولة الحالية الحالية ، والموثوقية طويلة الأجل ، والحد الأدنى من التوقف.

●المواد الموصى بها:تعتبر عناصر الأسلاك الفضية المقترنة بعزل السيراميك مثاليًا للأنظمة الكهروضوئية على نطاق واسع تتطلب مقاومة عالية الجهد ومقاومة درجة الحرارة.الصمامات عالية السرعة YRS94FAهو اختيار ممتاز لنباتات الطاقة الكهروضوئية الكبيرة.

(ب) الأنظمة الضوئية الموزعة (على سبيل المثال ، على السطح الشمسي)

●متطلبات:فعالية التكلفة والموثوقية والقدرة على التكيف مع الظروف البيئية المختلفة.

●المواد الموصى بها:توفر عناصر الأسلاك النحاسية جنبًا إلى جنب مع الألياف الزجاجية أو العزل البلاستيكي عالي الأداء توازنًا بين الأداء والتكلفة ، مما يجعلها مثالية للأنظمة الكهروضوئية التجارية أو الصغيرة.

(ج) العولات الكهروضوئية والمعدات الحساسة

●متطلبات:حماية الدقة للمكونات الحساسة ، وحجم مضغوط ، واستجابة الحمل الزائد الدقيق.

●المواد الموصى بها:تعتبر عناصر سلك السبائك ، مثل القصدير ، المقترنة بعزل الألياف الخزفية أو الزجاجية ، مثالية لتطبيقات العاكس حيث تكون الحماية الدقيقة ضرورية.

خامسا معايير IEC للصمامات الضوئية

عند اختيار الصمامات الكهروضوئية ، من الضروري التأكدIECالمعايير ، التي تحدد متطلبات السلامة والأداء للصمامات المستخدمة في الأنظمة الكهربائية ، بما في ذلك تطبيقات PV.

1.IEC 60269-1:يحدد هذا المعيار القواعد العامة للصمامات ، بما في ذلك الأداء والبناء والاختبار. من الضروري ضمان سلامة الصمامات ووظائفها في مختلف التطبيقات ، بما في ذلك أنظمة الكهروضوئية.

○تعرف على المزيد حول IEC 60269-1

2.IEC 60269-2:يحدد متطلبات الصمامات منخفضة الجهد للاستخدام في المنشآت والمعدات الكهربائية ، والتي تشمل أنظمة الكهروضوئية. وهو يركز على الحماية من الدوائر القصيرة والحمولة الزائدة.

○تعرف على المزيد حول IEC 60269-2

3.IEC 60947-3:يحدد متطلبات قطع الاتصال ، ورسومات التبديل ، والصمامات المستخدمة في الدوائر الكهربائية. من الأهمية بمكان ضمان تشغيل موثوق في أنظمة PV ، وخاصة لأغراض الحماية والعزل.

○تعرف على المزيد حول IEC 60947-3

4.IEC 61730:يوفر إرشادات لتصميم واختبار الوحدات النمطية الضوئية ، بما في ذلك آليات الحماية المطلوبة ، مثل الصمامات ، لضمان سلامة أنظمة الكهروضوئية وطول العمر.

○Learn more about IEC 61730

السادس. خاتمة

تؤثر المواد المستخدمة في الصمامات الكهروضوئية - سواء كانت الفضة أو النحاس أو السبائك - على أدائها الكهربائي والحراري ، مما يجعل من الضروري اختيار الصمام المناسب لكل تطبيق محدد. توفر مواد السيراميك والألياف الزجاجية وعزل البلاستيك فوائد مميزة لبيئات تشغيلية مختلفة.

من خلال فهم خصائص الأداء لكل مادة والتمسك بهاIECيمكن للمعايير ومصممي النظام والمشغلين أن يضمنوا أن أنظمتهم الضوئية محمية وتعمل بشكل جيد. لأولئك الذين يبحثون عن حلول فتيل موثوقة ،Zhejiang Galaxy Fuse Co. ، Ltd.يقدم منتجات من الدرجة الأولى مثلyrs94fa ، yrs93f، وYRS92F الصمامات عالية السرعة، كل مصمم لتلبية المطالب الصارمة للأنظمة الكهروضوئية الحديثة.
