690V فيوز أشباه الموصلات ذو قدرة كسر عالية

YRSA01-PK 690 فولت

تعد Galaxy Fuse (Yinrong) موردًا محترفًا لصمامات أشباه الموصلات عالية السعة 690 فولت، والمصممة لأنظمة التيار المتردد 690 فولت مع نطاق حالي من 40 أمبير إلى 630 أمبير ومعدل انقطاع رائع يبلغ 200 كيلو أمبير. باعتباره منصهرًا من فئة aR، فإنه يوفر أداءً استثنائيًا للحد من التيار مع قيم I2t محددة بدقة، ومتوافق تمامًا مع IEC60269-4، وGB/T13539.4، وشهادة CE، مما يجعله خيارًا قويًا لحماية إلكترونيات الطاقة في البيئات الصناعية الثقيلة.

نموذج:YRSA01-PK 690V

إرسال استفسار

وصف المنتج

تعد شركة Galaxy Fuse (Yinrong) موردًا محترفًا لصمامات أشباه الموصلات عالية السعة 690 فولت، وهي سلسلة منتجات مخصصة لحماية معدات تحويل الطاقة ذات التيار المتردد 690 فولت، بما في ذلك المحولات ومحركات الأقراص وأجهزة أشباه الموصلات. تم تصميم هذه السلسلة لتوفير حماية موثوقة من التيار الزائد والدوائر القصيرة في ظل الظروف الصناعية الأكثر تطلبًا، حيث يكون وقت تشغيل النظام وسلامة المكونات أمرًا بالغ الأهمية.

يغطي منصهر أشباه الموصلات عالي السعة 690 فولت نطاق تيار مستمر من 40 أمبير إلى 630 أمبير، ويستوعب مجموعة متنوعة من مراحل الطاقة. بفضل فئة استخدام AR، يضمن هذا المصهر استجابة سريعة للغاية لتيارات الأعطال، مما يقلل من السماح بمرور الطاقة ويقلل الضغط الحراري على IGBTs الحساسة والثايرستور. تضمن قدرتها المتميزة على الفصل البالغة 200 كيلو أمبير عند 690 فولت تيار متردد - من بين الأعلى في فئتها - انقطاعًا آمنًا وموثوقًا حتى في ظل أحداث الدائرة القصيرة الشديدة، مما يوفر هامش أمان استثنائيًا لمصممي النظام.

خط الإنتاج هذا يتوافق بشكل صارم مع كل من المعايير الدولية IEC60269-4 والمعايير الصينية GB/T13539.4، ويحمل شهادة CE لقبول السوق الأوروبية. تتوفر السلسلة بتصنيفات متعددة للأمبير مع قيم I²t محددة بوضوح للقوس المسبق والمسح الإجمالي، مما يتيح التنسيق الدقيق مع أجهزة الحماية الأولية والنهائية. يتيح هذا المستوى من المعلمات التفصيلية للمهندسين تحقيق خطط حماية انتقائية بثقة، مما يقلل من التعثر المزعج مع ضمان عزل الأخطاء.

بالإضافة إلى مواصفاته الفنية، تم تصميم مصهر أشباه الموصلات عالي السعة 690 فولت ببنية قوية تتميز بأطراف مسمارية M8 لتوصيلات آمنة ومنخفضة المقاومة. توفر Yinrong وثائق فنية كاملة بما في ذلك خصائص الوقت الحالي ومنحنيات الحد الحالي، مما يسهل التصميم الدقيق للنظام. تخضع كل مجموعة إنتاج لإجراءات صارمة لضمان الجودة - بما في ذلك النقش الدقيق للعناصر، وملء وسائط التبريد القوسي المتجانس، واختبار المصنع الشامل - مدعومة بمنشأة التصنيع الحائزة على شهادة ISO 9001: 2015 والخبرة الميدانية الواسعة في علم المعادن، والطاقة المتجددة، وتطبيقات النقل بالسكك الحديدية. إن اختيار منصهر أشباه الموصلات عالي السعة 690 فولت يعني إعطاء الأولوية لسلامة النظام وتنسيق الحماية والموثوقية التشغيلية على المدى الطويل.

حدود

رقم سري	التصنيف الحالي A	ما قبل الانحناء I²t أ²س	ذوبان I²t أ²س	تبديد الطاقة W
1	40	49	278	8
2	50	76	488	10
3	63	112	759	12
4	80	200	1180	15
5	100	330	2200	20
6	125	600	3700	24
7	160	1050	7300	30
8	200	1900	13300	34
9	250	3500	24100	40
10	315	6500	44100	48
11	350	8800	59100	54
12	400	15400	98500	60
13	450	20300	138500	66
14	500	29400	186100	70
15	550	38100	231200	75
16	630	52100	319000	79

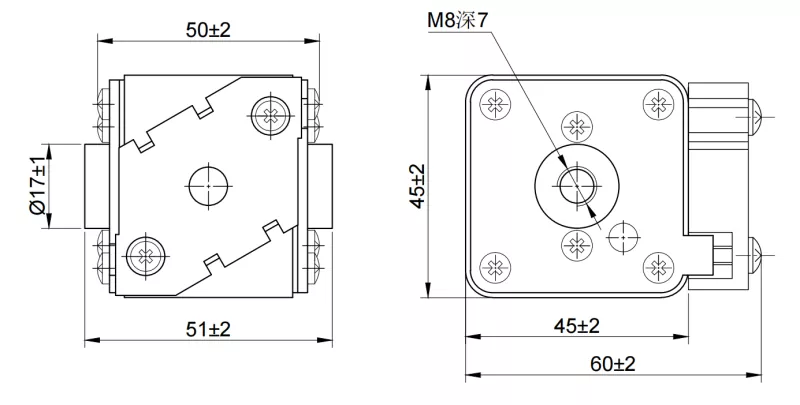

الحجم (مم)

الموافقات والمعايير

· جيجابايت/T13539.4

·IEC60269-4

فئة العملية

· جرام

· آر

الميزات والفوائد

· قدرة انقطاع استثنائية تبلغ 200 كيلو أمبير

· قيم I²t تتميز بالدقة

·اختيار تيار واسع (40A-630A)

· تصميم محطة مسمار M8

· الوثائق الفنية الكاملة

التطبيقات

· محركات صناعية عالية الطاقة

· محولات توربينات الرياح

· مصانع درفلة المعادن

· أنظمة التعدين الكهربائية

· UPS على نطاق واسع والطاقة الاحتياطية

بلد المنشأ

· جمهورية الصين الشعبية

الانصهار التقليدي وعدم الانصهار

التصنيف الحالي (أ)	الوقت التقليدي (ح)	التيار التقليدي
		"غرام"
		المشاة	LF
ln<63	1	1.13 لتر	1.6 لتر
63% في أقل من 160	2
160＜ln<400	3
400% لتر	4
ملاحظة: ln هو التيار المقنن للمصهر؛ lnf هو التيار التقليدي غير المدمج؛ إذا كان تيار الصهر التقليدي.
